Level Kesulitan: Waktu Pengerjaan: Langkah Pengerjaan: | Medium 15 - 30 menit 9 langkah |

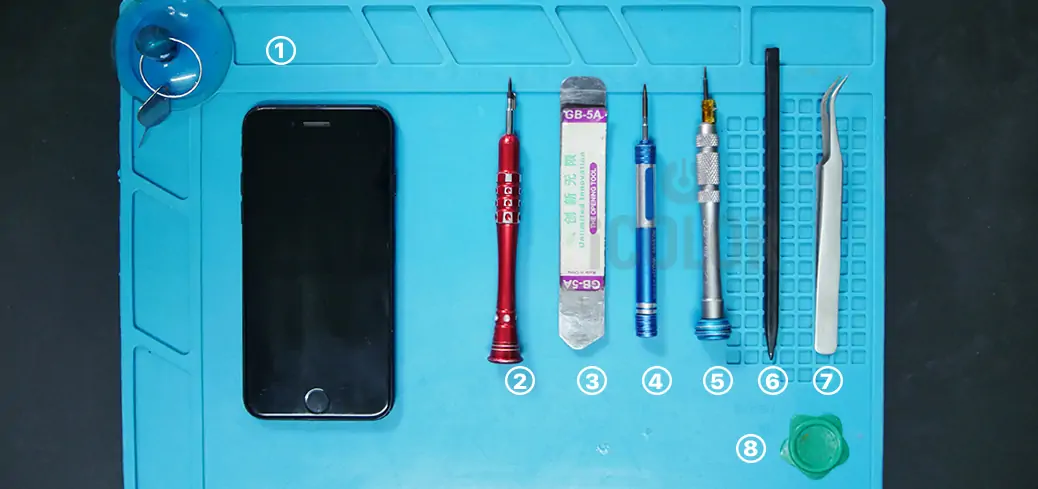

Alat-alat yang dibutuhkan: 1. Obeng Pentalobe 2. Suction Cup 3. Opening Pry Tool 4. Opening Pick 5. Obeng Y 6. Obeng Phillips 7. Tweezer 8. Spudger |
Untuk para Apple Lovers yang ingin memperbaiki perangkat Apple kalian secara DIY (Do It Yourself), kalian bisa lihat panduan perbaikan perangkat versi iColor untuk dijadikan sebagai acuan.
Perlu diperhatikan, pada saat melakukan pembongkaran. Sebaiknya perangkat kalian dalam keadaan mati dan lakukan dengan hati-hati, karena terdapat banyak kabel-kabel penting yang jika terputus dapat membuat perangkat kalian menjadi rusak, bahkan mati total.
Panduan ini dijamin aman dan mudah buat kalian para Apple Lovers. Yuk simak baik-baik panduan ini!
Langkah 1
Sebelum melakukan pembongkaran, pastikan baterai iPhone Apple Lovers kurang dari 25%. Karena hal ini bisa memicu terjadinya baterai terbakar atau meledak apabila baterai tidak sengaja tertusuk.
Buka dua sekrup pentalobe dengan ukuran 3,4 mm yang terletak di samping kiri dan kanan lubang konektor kabel lightning.
Langkah 2
1). Tempelkan suction cup pada layar iPhone, kemudian angkat perlahan.
2). Apabila sudah terdapat sedikit celah antara LCD dan housing, masukkan opening tool.
3). Dilanjutkan dengan menggunakan opening pick untuk membuka bagian iPhone yang lain.
Perlu diperhatikan untuk berhati-hati dan tidak terlalu dalam memasukkan pick ketika membuka iPhone bagian kanan, karena terdapat kabel-kabel konektor yang masih menempel.
Langkah 3
Buka layar menyamping seperti membuka sebuah “buku” hingga sudut 90º.
Langkah 4
1). Buka empat sekrup tri-point Y000 berukuran 1,2 mm (3 buah) dan 2,4 m (1 buah) yang mengunci plat besi penutup konektor, tepatnya di sebelah kanan baterai. Kemudian angkat plat besi penutup konektor baterai menggunakan opening tool.
2). Buka dua sekrup Phillips berukuran 1,3 mm yang mengunci plat besi penutup konektor front panel sensor assembly. Angkat plat besi penutup konektor front panel sensor assembly menggunakan pinset.
Langkah 5
1). Cungkil konektor kabel baterai menggunakan spudger.
2). Cungkil dua konektor display yang berada di bawah konektor baterai menggunakan spudger.
3). Kemudian lepaskan konektor front panel sensor assembly dari soketnya pada logic board.
4). LCD berhasil dilepas.
Langkah 6
1). Kupas salah satu strip perekat yang berada di bawah baterai menggunakan pinset.
2). Tarik dengan mantap satu-persatu perekat baterai hingga terlepas dari antara baterai dan rear case.
Langkah 7
Cungkil baterai menggunakan spudger pada sisi kanan dan baterai berhasil dilepas.
Langkah 8
Pasang perekat (adhesive) yang baru pada baterai baru.
Langkah 9
Pasang baterai baru yang telah dipasang perekat ke tempatnya pada rear case.
Jangan lupa untuk memasang kembali unit yang telah dilepas beserta penutup dan sekrupnya ke semula dengan langkah yang sama seperti saat pembongkaran.
Untuk mengoptimalkan kinerja perangkat, sebaiknya dilakukan kalibrasi pada baterai baru Apple Lovers. Isi baterai perangkat hingga 100% dan tetap dalam keadaan terisi untuk setidaknya 2 jam kedepan. Lalu gunakan perangkat Apple Lovers sampai mati karena baterai habis dan isi kembali hingga 100% tanpa terganggu.
Selamat mencoba #BongkarSendiri.
